產品介紹

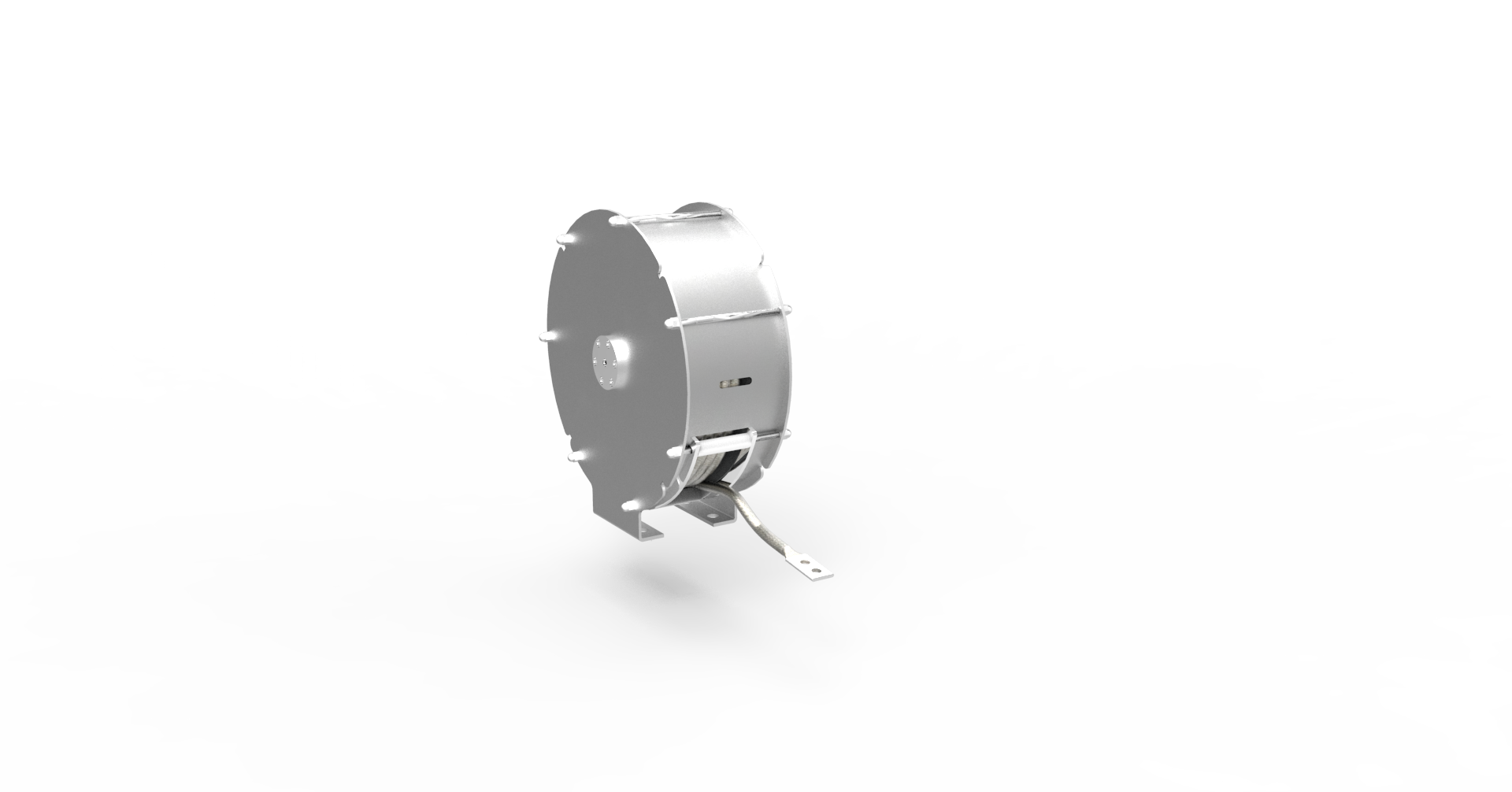

中低頻雷電流分流器是大型外浮頂儲罐中低頻雷電流泄流裝置，通過可伸縮式導線盤及分流導線連接浮盤與罐壁，實現浮盤與罐壁的低阻抗電氣連接，確保浮盤上的中低頻雷電流得到及時釋放。

美國 API 標準中指出無論是正電荷雷電，還是負電荷雷電，所形成的雷電流都包括高頻、中頻和低頻電流波形。而電流的傳導遵循近距離、低阻抗原則。高頻、中頻電流會沿距離最近、阻抗最低的路徑進行傳輸，即直路導通（高中頻雷電分路器）。中頻、低頻電流會沿距離最近、阻抗最低的路徑進行傳輸，可以是直路導通，也可以是電阻低的旁路導體傳輸，即旁路導通（中低頻雷電分流器）。所以中低頻雷電流分流器又名伸縮式接地裝置。

遵循標準

GB50074-2014          《石油庫設計規范》

GB15599-2009          《石油與石油設施雷電安全規范》

GB/T21714                《雷電防護》

NFPA780-2011          《雷電保護系統的安裝標準》

API RP 545-2009       《地上易燃液體儲罐的雷電防護工業標準》

Q/SY 08718.1-2019    外浮頂油罐防雷技術規范 第1部分：導則

Q/SY 08718.3-2020    外浮頂油罐防雷技術規范 第3部分：中低頻雷電流分流及監控系統

產品型號

設備型號：HRG2305-S

導線參數

分流線材質：內層鍍錫軟銅復絞線、外層不銹鋼編織保護套

分流線截面積：≥50mm 2

分流線長度：23-30m

最大沖擊阻抗：（10/350μs 波形）＜3Ω

最大通流量：≥100KA

產品安裝

(1)中低頻雷電流分流器安裝間距＜30m，沿儲罐圓周均布；

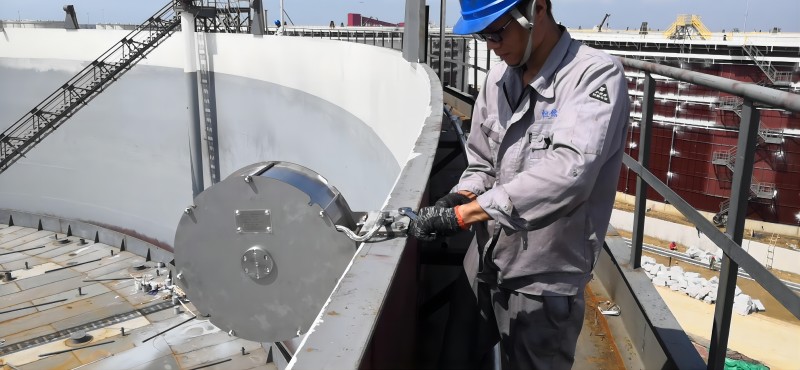

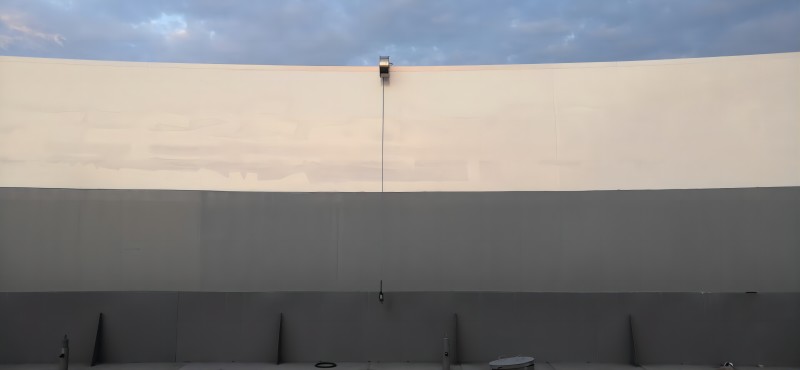

(2)伸縮裝置固定在罐壁槽鋼上沿，分流線接在浮盤泡沫擋板上。

安全保障

嚴格執行國家標準并通過國家級防雷中心檢測和防爆安全檢測。
