功能簡介

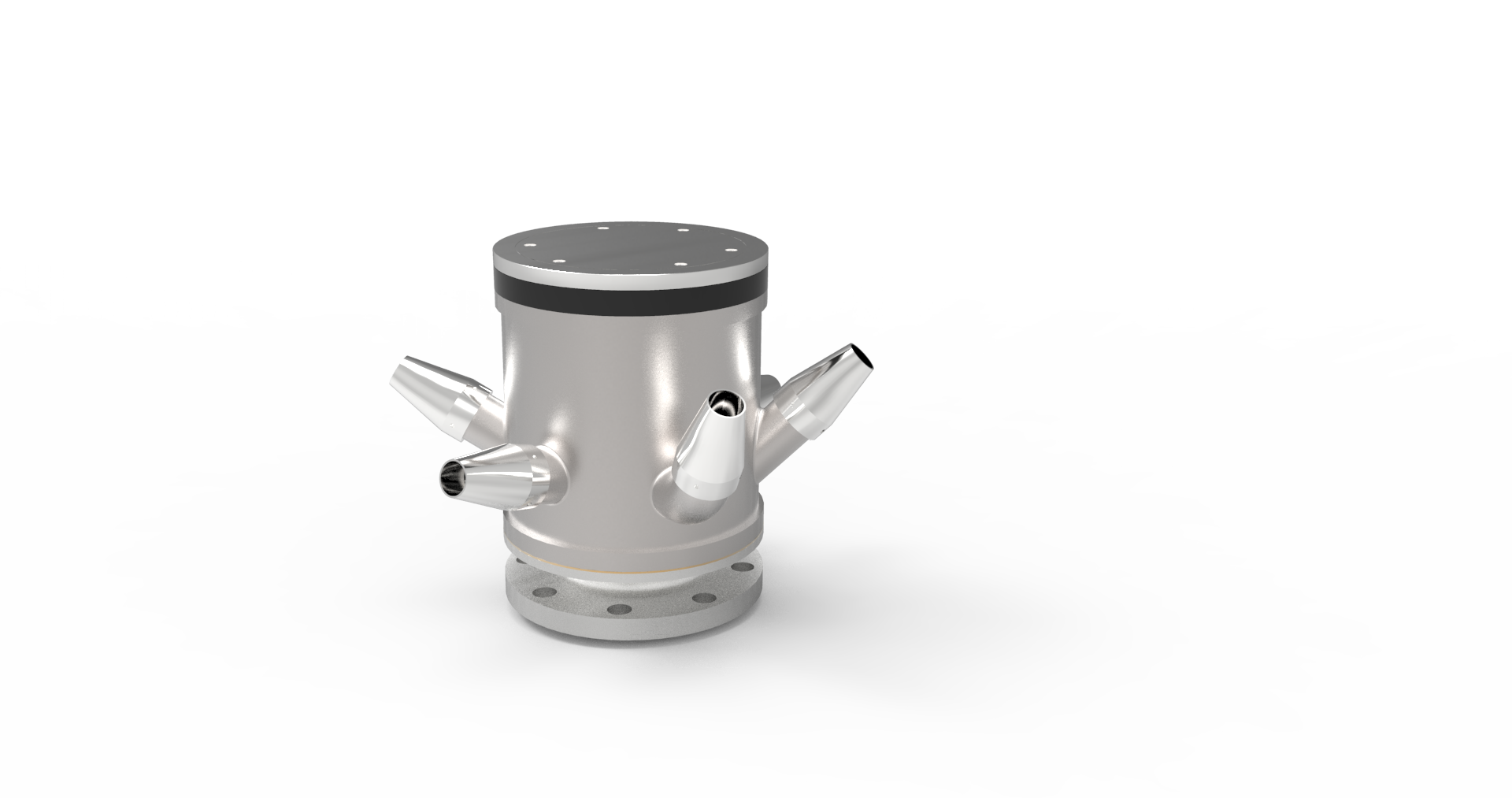

旋轉噴射器主要用于大型原油儲罐、重油儲罐及糧油儲罐的防沉積作業，和汽柴油、航煤油、燃料油、潤滑油等各種液體儲罐的調合作業。是傳統的側壁攪拌器的替代品，解決了以往中的噪音大，罐壁漏油，強電啟動等安全隱患。旋轉噴射器主要具備這兩種功能：

一、油品調合（均質、均熱）

隨著油品倉儲業的發展，油品倉儲服務設施的功能越來越完善，油品儲罐不單是油品存放及儲存的功能，更是具有市場變化需求的多方面功能。通過油品調合、勾兌獲取更大的附加利潤，所以要求儲罐設施具備完善的調合功能。

二、防止沉降（罐底油泥清理）

油品進入儲罐后，先是比油重的雜質快速沉降，接著游離態的水向罐底沉降，最后油品所含的角質和蠟質凝聚與輕質成分分離，逐漸形成絮狀慢慢向罐底沉降。而儲罐旋轉噴射器具備防止沉降、罐底油泥清理的功能，為用戶延長了清罐周期，降低了清罐成本，提高了罐容使用率，直接提升了企業的經濟效益。

作用原理

旋轉噴射器本身無動力，是利用原有的流程循環泵及工藝管線體系，設備由管線與外部工藝管線輸送泵相連結，而由泵抽取罐內介質，經過泵的壓力再打回儲罐經旋轉噴射器噴出。

執行標準

SH/T 3046-2009            立式圓筒形鋼制焊接儲罐設計規范

SH/T 3097-2000            石油化工靜電接地設計規范

GB/T 13348-2009          液體石油產品靜電安全規程

HG/T 20592-2009         鋼制管法蘭（PN系列）

HG/T 20615-2009         鋼制管法蘭（class系列）

SH/T 3406-2013            石油化工鋼制管法蘭

ZL.2017212529655        儲罐用噴射攪拌器專利

石油工業出版社               油品儲運設計手冊

中石化出版社                  油品調合技術

安全保障

旋轉噴射器主要用于油品的儲罐防止沉降及調合作業，然而部分油品為易燃易爆產品，為保證其使用安全性，產品安全保障如下：

1、增加靜電導出裝置，旋轉部分與非旋轉部分由合金銅作為電氣連接，底座與罐底板由50mm2銅編織線作為電氣連接；

2、針對每個儲罐參數一對一設計計算，根據循環泵參數及儲罐參數計算出安裝臺數、噴嘴數量、噴射角度及噴射速度，保證其在安全的前提下達到最佳使用效果。

工藝流程圖
