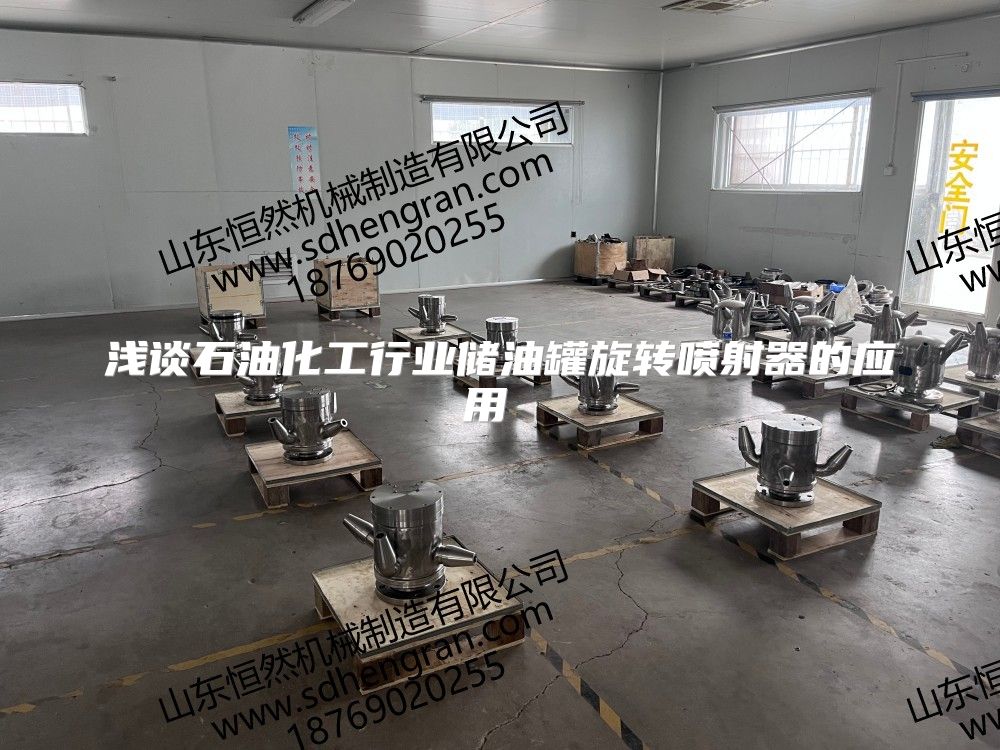

淺談石油化工行業儲油罐旋轉噴射器的應用

目錄

1、應用概述 3

2、使用機理 3

3、工作原理 3

5、設備運行流程圖 4

6、噴嘴噴射強度計算書報告 5

7、旋轉旋噴器數據表 8

8、壓力-效率曲線 9

9、流量-效率曲線 9

1、應用概述

旋轉噴射器是在不改變罐體結構及生產流程的前提下，短時間內使各種儲罐介質充分混合達到均質、均熱、清理罐底油泥的效果。根據需要不同，可同時具備3種功能，也可單具備某1種或2種功能。

2、使用機理

油品調合是將一種或多種油品均勻的混合在一起，得到一種高質量的合格油品的工藝過程。然而油品的某一質量指標不合格，當加入某種少量的添加劑就可以大幅度地提高油品的這一質量指標。這也是調合的一種方法。

 大部分液—液相系相互溶解的均勻調合，是三種擴散機理的綜合作用：

a.分子擴散：由分子的相對運動引起的物質傳遞，是分子的尺度內進行。    b.渦流擴散（或湍流擴散）：當機械能傳遞給物質原料時，處于高速流體與低速流體分界面上的流體收到強烈的剪切作用，產生大量的渦流，造成對流擴散，是在局部范圍內渦流尺度空間內進行。    c.主體對流擴散：一切不屬于分子運動或渦流運動而使大范圍的全部液體循環流動所引起的物質傳遞，是在大尺度空間進行的。

3、工作原理

儲罐旋轉噴射器本身無動力，是利用管線與外部之循環輸送泵互相連結，而由泵抽取罐內介質，經泵循環輸送至管線經旋轉噴射攪拌器之噴嘴噴回到儲罐內，所以旋轉噴射攪拌器是利用儲罐現有的循環泵作為動力來源的。在泵的作用下旋轉噴射攪拌器采集循環流體介質運動中的微量能量，轉化為設備驅動軸的旋轉機械能。使噴嘴做平穩的低速旋轉運動（保證儲罐安全）。流體介質從設備入口進入，經過噴嘴的360°全方位噴射到儲罐內，在噴嘴旋轉加噴射的作用下對儲罐介質充分混合，實現對儲罐介質的均質、均熱的作用。

5、設備運行流程圖

 6、噴嘴噴射強度計算書報告

噴嘴噴射強度水力計算案基本數據

本計算是為噴嘴噴射強度提供一個理論依據。計算條件是流體在同種介質內的噴射狀態。

采用上海交通大學水力實驗室水力計算軟件，網格法建模進行計算，此計算基本數據如下：

以180#燃料油為例；主要質量指標

噴嘴出口介質流速：30m/s

噴嘴直徑：24mm

   通過計算生成如下計算結果：

圖1 計算網格

圖2 速度云圖

圖3 速度云圖

圖4 等速度線

圖5 中心線速度發布

7、旋轉旋噴器數據表

8、壓力-效率曲線

9、流量-效率曲線
